揮發性有機物在線監測系統
所屬分類：揮發性有機物在線監測系統 閱讀次數：1166 發布時間：2022-09-14

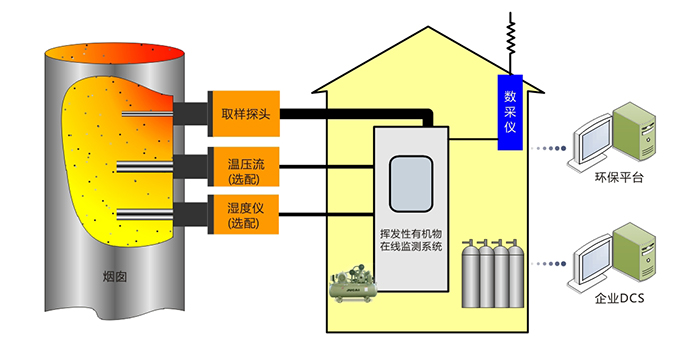

組織結構
LENSEP-G4Q揮發性有機物在線監測系統(FID)由氣態污染物監測子系統，煙氣參數監測子系統（溫度、壓力、氧、濕度、流速），系統控制及數據采集處理子系統，校準與輔助子系統四個基本部分組成。
采樣探頭負責煙氣采樣，內置陶瓷濾芯用于過濾煙氣中的粉塵。伴熱管線高溫伴熱避免煙氣中水蒸氣冷凝。溫壓流一體式監測儀用于測量煙囪或煙道內煙氣的溫度、壓力和流速。濕度儀用于測量煙囪或煙道內煙氣的濕度。控制機柜內置控制單元、工控機、加熱盒、高溫泵等。標氣用于校準分析儀表，零氣發生器、氫氣發生器、高純氮氣瓶提供氣源。
氣路原理
樣氣通過取樣探桿進入取樣探頭內，經過陶瓷濾芯過濾后，除去樣氣中的粉塵；取樣探頭通過加熱器加熱到120℃～150℃，防止樣氣在經過取樣探頭產生冷凝水。來自采樣探頭的樣氣經高溫伴熱管線，在高溫泵的作用下樣氣進入加熱盒（120℃~140℃）內，樣氣預處理放置于加熱測量盒內，經過多級精密過濾器進一步除塵后，一部分氣體直接進入色譜分析儀內分析，其余氣體提速安全排空。

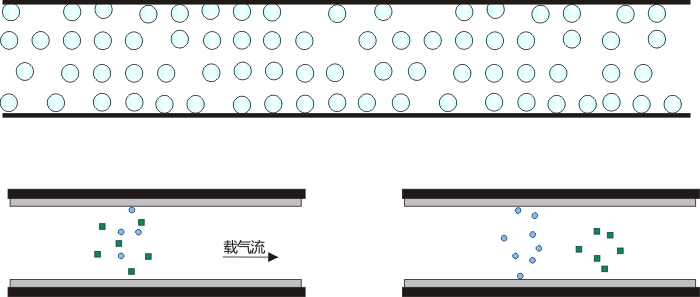

分離原理
由于載氣的帶動，樣品向色譜柱的右端移動，多組分的混合氣體通過色譜柱時，被色譜柱內的固定相所吸附，由于氣體分子種類不同，被固定相吸附的程度也不同，因而通過柱子的速度產生差異，在柱出口處混合氣體被分離成各個單一組分。

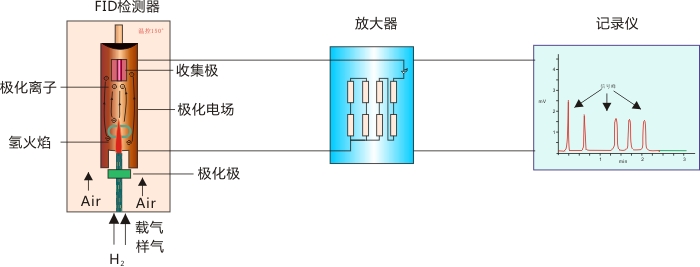

測量原理
揮發性有機物在高溫氫火焰中燃燒時，發生高溫電離，反應產生的電子在電場的作用下被收集，形成微弱的電離電流，電流強度與被測組分的濃度成正比。

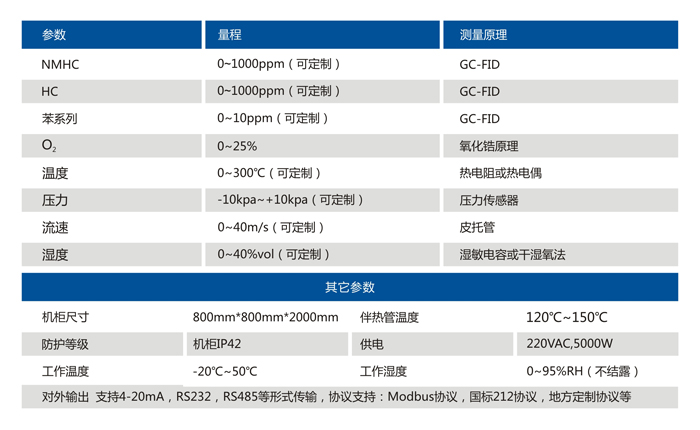

技術參數
技術特點
★ 采用國際公認的VOCs檢測標準方法氣相色譜/火焰離子化檢測法（GC+FID），具有高精確度，高靈敏度和高穩定性的特點， 運行穩定可靠、維護簡便，適合復雜苛刻環境條件的工業廢氣中揮發性有機物的在線分析和監測；
★ 系統可監測總烴、非甲烷總烴、苯系物、酮類、烯烴、醇類等多種有機廢氣，可滿足不同客戶的監測需求；
★ 使用經Silcosteel?處理氣路管路，大大降低了氣體樣品在管壁內的吸附殘留；
★ FID檢測器具有自動點火功能，火焰熄滅后自動點火，安全可靠，超溫自動保護功能，避免器件的損壞；
★ 可配備防爆儀表機柜，適用于防爆場合安裝要求。
